Здравейте колеги! Имам една тема от миналата година, която изостана поради причина, че цяло лято събирах снимки и материали за да я обновя, но уви - телефона се предаде и изгубих всичко...
Здраве да е! Сега искам да.ви представя новия си проект - Yamaha Aerox Midrace

Проектът започна Декември 2019 г. със силов и визуален тунинг. Работата е много, а крайният срок е 30 март 2020 (за откриването). Почвам, пък до където стигна...

За скутера:
🛵 YAMAHA AEROX YQ50 2003 Replica Marco Melandri
Дата на придобиване: XII.2018г.
Цена: 1400 лв.

⛽ Разход - 5.3 l/100 km.
MAX Speed: 106 km/h GPS

STAGE6 Sport Pro MK2
STAGE6 Racing Rollers 19x15.5 3.5g
S6R/T Viton Reed Valve
S6R/T Oversize Vario
S6R/T Oversize Racing Belt Kevlar
S6R/T Extra Soft Spring
MALOSSI Fly Clutch 5214112 (107mm)
MALOSSI Clutch Bell (107mm)
MALOSSI Secondary Gear Kit
YASUNI Carrera 16 Red Fortuna
KOSO Thermometer
S6R/T Gear Cover
STAGE6 SSP Riser Kit
MALOSSI Red Sponge 1411412
STAGE6 SSP Water Pump
MOTOFORCE RACING 19mm Carburetor
Допълнителен радиатор от MALAGUTI F12
NGK Spark Plug

(Новите неща по скутера ще ги включвам тук едва след публикуване в темата по-долу)


И така, в началото, използвайки един момент на ентусиазъм, разлобих пластмасите и демонтирах двигателя от рамката.
Работната атмосфера в края на първия ден е показателна, хах...

Прикачен файл  IMG_19012020_202003_(1080_x_1080_pixel).jpg   79.24K   18 Брой сваляния

Общо взето, бях решил, какво ще правя и започнах да търся подходящ кит. Имаше доста варианти на midrace китове, но след щателно интернет проучване, аз се спрях на Stage6 Sport Pro MK2.
Това е 70cc, алуминиев цилиндър и бутало с един сегмент създаващ 14-17 к.с.. Не се изискват никакви промени по основните агрегати, включително може да се кара и със стандартен вал. Трябва само sport/race ауспух. Поне така пише... предстои да видим...

Този пост е редактиран от Yasho: 07 May 2020 - 00:21


scooterhouse.net

#2 kappo

kappo

    СУПЕР ПОТРЕБИТЕЛ

  • Активни
  • PipPipPipPip
  • 5608 Мнения:
  • Скутер:GSX-R750

Публикувано 19 January 2020 - 13:19

Здравей колега.Да ти пожелая успех в начинанието, с какво мога ще помагам.

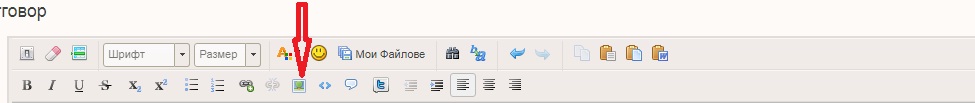

Снимките може да качваш в http://www.snimka.bg/ (изисква регистрация)  или http://kachi-snimka.info/index.php (без регистрация),след което  качваш URL-то  тук посредством този бутон:
Публикувано изображение

Този пост е редактиран от kappo: 19 January 2020 - 13:21

Nunquam petrorsum, semper ingrediendum!

#3 Yasho

Yasho

    НОВ ПОТРЕБИТЕЛ

  • Активни
  • Pip
  • 251 Мнения:

Публикувано 19 January 2020 - 20:33

Здравей KAPPO, благодаря за подкрепата и съветите. Засега сякаш намерих начин да са малко по-големички снимките. През сайт не искам, защото с времето сайтовете падат... така са потънали всички стари теми във форума.
Докато разглобявах си направих няколко снимки за подсещане, кое след кое е...
Прикачен файл  IMG_19012020_203647_(1080_x_1080_pixel).jpg   67.22K   8 Брой сваляния
Прикачен файл  IMG_19012020_203714_(1080_x_1080_pixel).jpg   72.78K   10 Брой сваляния
Ауспухът ми Leo Vince TT, на година и половина - в окаяно състояние
Прикачен файл  IMG_19012020_204340_(1080_x_1080_pixel).jpg   24.22K   20 Брой сваляния
Петната по TT-то са от оксидация.. След като ауспуха поостаря и започна да ръждясва често, реших да опитам да го оксидирам, като оръжие.
Купих си препарат за студена оксидация, намазах... ефекта е супер плътен, опушено черно, леко синеещ... обаче още на другия ден отново ръждяса. Не става за ауспух...
Подредих си нещата.
Прикачен файл  IMG_19012020_205731_(1080_x_1080_pixel).jpg   75.16K   18 Брой сваляния

Не обичам боядисани картери, може би защото всички, които съм виждал са изглеждали като осрани с боя навсякъде. Попаднах обаче на един американец в Youtube, който боядиса едни картери и станаха просто уникални. Бях впечатлен. Във видеото ги боядисаха с някакво керамично покритие, което е скъпо и не е по джоба ми, но аз реших да експериментирам. Реших цвета да е тъмен бронз. Напълниха ми един спрей, а като разбра, какво ще правя продавачката ми каза задължително да лакирам отгоре иначе няма да издържи. Аз се дърпах, щото миналата година така си боядисах бъбреците, после лак... и цяло лято лепнеха. Но тя ме нави, като ми каза, че ще ми напълни лак+втвърдител в спрей и че няма да стегне в спрея поне месец.
Подготовката на картери за боя е нещо кошмарно. Може би само подготовка на карбуратор за боядисване е по-гадно. Играх си с телени четки от всякакъв калибър една седмица.
Обезмасляването е важно. Аз освен, че мия всичко обилно с бензин, го минавам и на водоструйка напръскано с обезмаслител. Накрая три пъти, старателно го избърсвам с памук с Коресилин.
Когато картерите бяха готови ги облепих с изолирбанд, защото хартиеното тиксо ми отлепваше от метала.
Преди боята поставих за основа Епоксиден грунд на NOVOL Spectrum UNDER 395. Много е здрав.

Този пост е редактиран от Yasho: 19 January 2020 - 21:48


#4 Yasho

Yasho

    НОВ ПОТРЕБИТЕЛ

  • Активни
  • Pip
  • 251 Мнения:

Публикувано 19 January 2020 - 21:35

Пръснах ги. Ето как станаха:
Прикачен файл  IMG_19012020_212736_(1080_x_1080_pixel).jpg   83.61K   16 Брой сваляния

Базата съхне бързо. Изчаках ги около час и им ударих и лака с втвърдителя:
Прикачен файл  IMG_19012020_211537_(1080_x_1080_pixel).jpg   67.55K   15 Брой сваляния
Прикачен файл  IMG_19012020_211514_(1080_x_1080_pixel).jpg   68.02K   15 Брой сваляния
Прикачен файл  IMG_19012020_214312_(1000_x_1000_pixel).jpg   66.32K   9 Брой сваляния

На другия ден лакът вместо "на кокал" леко лепнеше. Чаках го 2 дни - все лепнеше. Сложих ги върху радиатор още два дни  -даже по-зле стана и лакът омекна повече.
Вече знаех, какво означава това - сваляне на тази боя и всичко наново.
Нямаше как, запретнах ръкави и за два дни свалих всичко до алуминий.
Отново напълних боя в спрей, но вече реших да не слагам никакъв лак. Колкото изкара толкова!
Грундирах ги и ги пръснах. Станаха супер. Без лака са по-хубави. Матови. Нямам снимки от този момент. Забравих да снимам.
Започнах да подготвям картерите за сглобяване. Внимателно разлепих изолирбанда и почистих старателно с ножче
Прикачен файл  IMG_19012020_221259_(1000_x_1000_pixel).jpg   53K   5 Брой сваляния

Този пост е редактиран от Yasho: 19 January 2020 - 22:46


#5 Yasho

Yasho

    НОВ ПОТРЕБИТЕЛ

  • Активни
  • Pip
  • 251 Мнения:

Публикувано 19 January 2020 - 22:26

Реших да си купя вал на Motoforce Racing. Знаете го тоя вал, много е разпространен - маховиците му са олекотени, като част от тях са от някаква пластмаса.
Прикачен файл  Screenshot_20200119-223624_Photos.jpg   17.24K   5 Брой сваляния

Прикачен файл  received_612069399546045.jpeg   12.28K   6 Брой сваляния

Прикачен файл  received_1012834219064448.jpeg   17.72K   4 Брой сваляния

Прикачен файл  received_550215942195417.jpeg   24.26K   4 Брой сваляния

Прикачен файл  received_1164652820590784.jpeg   23.83K   3 Брой сваляния

И валът и китът ги взех за 10 мм. бутален болт, макар че се предлагат и с 12мм., като за Пиаджо. Идеята ми беше, да могат да се изпозват и в бъдеще в комбинация със други стандартни части.
Лагери купих SKF C4 с пластмасов сепаратор, та ако нещо се обърка и се разпадне сепаратор, да не счупи буталото.
Сложих за една нощ във фризер вала и лагерите.
Дойде момента и за събирането на картерите.
Нагрях малко с пистолет за топъл въздух лагерното легло в малкия картер и охладения лагер сам падна в дупката:
Прикачен файл  IMG_19012020_222044_(1000_x_1000_pixel).jpg   50.75K   3 Брой сваляния
Прикачен файл  IMG_19012020_222118_(1080_x_1080_pixel).jpg   60.98K   3 Брой сваляния
По същия начин сложих и лагера в големия картер. Намазах със силикон:
Прикачен файл  IMG_19012020_230216_(1080_x_1080_pixel).jpg   56.39K   4 Брой сваляния

Този пост е редактиран от Yasho: 19 January 2020 - 23:06


#6 Yasho

Yasho

    НОВ ПОТРЕБИТЕЛ

  • Активни
  • Pip
  • 251 Мнения:

Публикувано 19 January 2020 - 23:08

Сложих двата водача в леглата им.
Имаше грес в лагерите, но за всеки случай добавих и малко масло:
Прикачен файл  IMG_19012020_230242_(1080_x_1080_pixel).jpg   58.16K   2 Брой сваляния
Нагрях лагера с обикновен сушоар за коса и вкарах замръзналия вал първо в големия картер:
Прикачен файл  IMG_19012020_230311_(1080_x_1080_pixel).jpg   44.32K   3 Брой сваляния
Събрах картерите, стегнах болтовете и центровах вала с гумен чук. Започна да се върти свободно. Навих новите шпилки:
Прикачен файл  IMG_19012020_231035_(1080_x_1080_pixel).jpg   60.55K   4 Брой сваляния

Преди да монтирате кит Stage6 Sport Pro MK2, трябва да знаете две неща:
1. Трябва ви специален биелен лагер за буталото (по дълъг). НЕ Е включен в комплекта (2019г)
В ляво е обикновен лагер. До него е дългият лагер Stage6:
Прикачен файл  IMG_19012020_231813_(1080_x_1080_pixel).jpg   37.27K   4 Брой сваляния

Този пост е редактиран от Yasho: 20 January 2020 - 08:09


#7 Yasho

Yasho

    НОВ ПОТРЕБИТЕЛ

  • Активни
  • Pip
  • 251 Мнения:

Публикувано 19 January 2020 - 23:25

2. В кутията на кита има няколко размера с гарнитури и вие сами трябва да изберете коя да сложите.
Прикачен файл  IMG_19012020_231753_(1080_x_1080_pixel).jpg   80.12K   3 Брой сваляния
Аз не знаех, как и потърсих в youtube, как го правят другите. Намерих един начин и го приложих. НЕ СЪМ СИГУРЕН ЧЕ Е ПРАВИЛЕН!!!
Просто ще обясня, как го направих, всеки сам да си решава!
Главата на кит-а не е равна и част от нея влиза в цилиндъра:
Прикачен файл  IMG_19012020_233526_(1080_x_1080_pixel).jpg   27.34K   3 Брой сваляния
И понеже влиза към буталото, трябва да се избере такава гарнитура, че разстоянието.между буталото и главата да е 0.6 мм.

Този пост е редактиран от Yasho: 19 January 2020 - 23:41


#8 Yasho

Yasho

    НОВ ПОТРЕБИТЕЛ

  • Активни
  • Pip
  • 251 Мнения:

Публикувано 19 January 2020 - 23:42

Първо сложих сегмента на буталото:Прикачен файл  IMG_19012020_232824_(1000_x_1000_pixel).jpg   92.58K   1 Брой сваляния

След това монтирах и самото бутало на вала. Внимавах много как поставям зегерките, защото  падналата зегерка чупи бутала и надира цилиндри:
Прикачен файл  IMG_19012020_232908_(1000_x_1000_pixel).jpg   35.47K   3 Брой сваляния
Омаслих буталото и цилиндъра и ги ожених, хах...
Прикачен файл  IMG_19012020_232944_(1080_x_1080_pixel).jpg   43.83K   6 Брой сваляния

Този пост е редактиран от Yasho: 19 January 2020 - 23:50


#9 Yasho

Yasho

    НОВ ПОТРЕБИТЕЛ

  • Активни
  • Pip
  • 251 Мнения:

Публикувано 19 January 2020 - 23:55

В комплекта има една хартиена гарнитура, другите са метални. всичките с различни дебелини. В ръководството за монтаж пише, че може да се използва една или комбинация от гарнитури.
Аз сложих хартиената гарнитура преди да поставя цилиндъра. След това взех парченце калай с дебелина 1мм и дължина колкото диаметъра на буталото. Поставих калая върху буталото:
Прикачен файл  IMG_19012020_233428_(1080_x_1080_pixel).jpg   53.71K   7 Брой сваляния

Поставих главата:
Прикачен файл  IMG_19012020_234835_(1080_x_1080_pixel).jpg   43.4K   5 Брой сваляния
Прикачен файл  IMG_19012020_234853_(1080_x_1080_pixel).jpg   58.21K   3 Брой сваляния

Този пост е редактиран от Yasho: 20 January 2020 - 00:02


#10 Yasho

Yasho

    НОВ ПОТРЕБИТЕЛ

  • Активни
  • Pip
  • 251 Мнения:

Публикувано 20 January 2020 - 00:04

Стегнах главата на 10Nm и съвсем бавно въртейки вала направих един оборот на двигателя. В момента, който буталото отива на горна мъртва точка смачква калайчето в главата. След това разлобих и извадих парченцето калай. В двата си края, там където е било между главата и буталото то се бе сплескало:Прикачен файл  IMG_19012020_234924_(1080_x_1080_pixel).jpg   69.75K   10 Брой сваляния

Измерих двата сплескани участъка - точно 0.6мм. БИНГО - от първия път уцелих:
Прикачен файл  IMG_19012020_235001_(1080_x_1080_pixel).jpg   48.87K   7 Брой сваляния

Поради специфичната форма на главата е необходимо да се сдобиете и с по-къс датчик за температурата:
Прикачен файл  IMG_20012020_073151_(1080_x_1080_pixel).jpg   62.23K   5 Брой сваляния
Тук се вижда колко малко място има и стандартен датчик би опрял в главата:
Прикачен файл  PicsArt_01-20-07.37.33.jpg   27.65K   2 Брой сваляния
С датчика още от начало работата тръгна на зле. Явно го подведох накриво и се изрони първия оборот от месинговата резба. Слава Богу резбата на главата остана незасегната. Оттам два часа мъки, но накрая всичко бе наред:
Прикачен файл  IMG_20012020_073228_(1080_x_1080_pixel).jpg   56.47K   2 Брой сваляния

Този пост е редактиран от Yasho: 21 January 2020 - 21:01


#11 Yasho

Yasho

    НОВ ПОТРЕБИТЕЛ

  • Активни
  • Pip
  • 251 Мнения:

Публикувано 20 January 2020 - 07:50

Стегнах гайките на главата на 10Nm:
Прикачен файл  IMG_20012020_074828_(1080_x_1080_pixel).jpg   45.72K   2 Брой сваляния
Прикачен файл  IMG_20012020_074849_(1080_x_1080_pixel).jpg   43.6K   1 Брой сваляния


Този пост е редактиран от Yasho: 20 January 2020 - 07:53


#12 Yasho

Yasho

    НОВ ПОТРЕБИТЕЛ

  • Активни
  • Pip
  • 251 Мнения:

Публикувано 20 January 2020 - 07:54

След това монтирах клаподържача Stage6:Прикачен файл  IMG_20012020_074920_(1080_x_1080_pixel).jpg   76.34K   3 Брой сваляния
Прикачен файл  IMG_20012020_074942_(1080_x_1080_pixel).jpg   78.98K   2 Брой сваляния

Дойде ред и на семерингите на коляновия вал. Стоперът стегнах на 8Nm.
Прикачен файл  IMG_20012020_075648_(1080_x_1080_pixel).jpg   67.37K   1 Брой сваляния

Този пост е редактиран от Yasho: 20 January 2020 - 08:20


#13 Yasho

Yasho

    НОВ ПОТРЕБИТЕЛ

  • Активни
  • Pip
  • 251 Мнения:

Публикувано 20 January 2020 - 08:20

Харесваше ми това, че със Malossi sport-а не ми се налагаше да мешам ръчно бензина с маслото, но тука вече няма как. Затова изобщо не монтирах маслената помпа. Ще си я запазя, ако се наложи да се ползва пак в бъдеще.
Почистих намотките и видях, че шлаухът в който е снопът кабели се е сцепил от старост и даже единият от кабелите почти се е скъсал. Последва интервенция:
Прикачен файл  IMG_20012020_080751_(1080_x_1080_pixel).jpg   52.98K   3 Брой сваляния

Разглобих жака, нахлузих нов термошлаух и всичко стана като хората:

Прикачен файл  IMG_20012020_080814_(1080_x_1080_pixel).jpg   66.67K   2 Брой сваляния

По същия начин направих и кабела за стартера:
Прикачен файл  IMG_20012020_080836_(1080_x_1080_pixel).jpg   52.13K   2 Брой сваляния
Прикачен файл  IMG_20012020_080849_(1080_x_1080_pixel).jpg   41.14K   2 Брой сваляния

Този пост е редактиран от Yasho: 20 January 2020 - 11:32


#14 Yasho

Yasho

    НОВ ПОТРЕБИТЕЛ

  • Активни
  • Pip
  • 251 Мнения:

Публикувано 20 January 2020 - 11:36

Почистих намотките и сложих шпонката на вала:
Прикачен файл  IMG_20012020_113334_(1080_x_1080_pixel).jpg   56.81K   2 Брой сваляния

И ги монтирах, като прекарах кабела пред отвора в картера:
Прикачен файл  IMG_20012020_113358_(1080_x_1080_pixel).jpg   47.92K   2 Брой сваляния
Сложих и тапичките:
Прикачен файл  IMG_20012020_113817_(1080_x_1080_pixel).jpg   28.66K   2 Брой сваляния

Бендикса си дойде на мястото:
Прикачен файл  IMG_20012020_121239_(1080_x_1080_pixel).jpg   52.86K   1 Брой сваляния

Слагам 3.6gr ролки, защото нямам други.в момента:
Прикачен файл  IMG_20012020_121259_(1080_x_1080_pixel).jpg   34.67K   1 Брой сваляния

Този пост е редактиран от Yasho: 20 January 2020 - 13:31


#15 Yasho

Yasho

    НОВ ПОТРЕБИТЕЛ

  • Активни
  • Pip
  • 251 Мнения:

Публикувано 20 January 2020 - 12:25

Хванах контра през вариатора:
Прикачен файл  IMG_20012020_121322_(1080_x_1080_pixel).jpg   50.39K   1 Брой сваляния
Стегнах и болтовете на намотките с динамометричен ключ:
Прикачен файл  IMG_20012020_122308_(1080_x_1080_pixel).jpg   54.04K   1 Брой сваляния
Почистих магнета:
Прикачен файл  IMG_20012020_122248_(1080_x_1080_pixel).jpg   64.21K   2 Брой сваляния
Прикачен файл  IMG_20012020_122230_(1080_x_1080_pixel).jpg   48.33K   2 Брой сваляния
Поставих го и го стегнах:
Прикачен файл  IMG_20012020_121700_(1080_x_1080_pixel).jpg   48.98K   2 Брой сваляния

Този пост е редактиран от Yasho: 20 January 2020 - 12:26


#16 Yasho

Yasho

    НОВ ПОТРЕБИТЕЛ

  • Активни
  • Pip
  • 251 Мнения:

Публикувано 20 January 2020 - 12:32

През лятото се сдобих с капак S6R/T и предавки Malossi 10:1, прав шлиц (хлопат и вият сякаш караш тролейбус, хах):
Прикачен файл  IMG_20012020_122851_(1080_x_1080_pixel).jpg   51.68K   1 Брой сваляния
Прикачен файл  IMG_20012020_122939_(1080_x_1080_pixel).jpg   56.42K   1 Брой сваляния
Ето, вече всичко е сглобено:
Прикачен файл  IMG_20012020_122954_(1080_x_1080_pixel).jpg   60.53K   2 Брой сваляния
Взех си и нов Торк с прави канали:
Прикачен файл  IMG_20012020_123423_(1080_x_1080_pixel).jpg   59.99K   2 Брой сваляния
Старият и новият един до друг:
Прикачен файл  IMG_20012020_123439_(1080_x_1080_pixel).jpg   54.08K   5 Брой сваляния
Малко грес преди сглобяване:

Прикачен файл  IMG_20012020_123822_(1080_x_1080_pixel).jpg   39.63K   2 Брой сваляния

Пружина Stage6 medium:

Прикачен файл  IMG_20012020_124011_(1080_x_1080_pixel).jpg   43.98K   2 Брой сваляния

Този пост е редактиран от Yasho: 20 January 2020 - 12:41


#17 Yasho

Yasho

    НОВ ПОТРЕБИТЕЛ

  • Активни
  • Pip
  • 251 Мнения:

Публикувано 20 January 2020 - 12:43

Съединител и камбана Malossi Fly:
Прикачен файл  IMG_20012020_124238_(1080_x_1080_pixel).jpg   50.88K   4 Брой сваляния
Явно имам нужда от нов ремък:

Прикачен файл  IMG_20012020_140130_(1080_x_1080_pixel).jpg   45.98K   2 Брой сваляния
Стягане и на вариатора:
Прикачен файл  IMG_20012020_140152_(1080_x_1080_pixel).jpg   55.87K   1 Брой сваляния
Айде и една лепенка, така, за разкош, хах
Прикачен файл  IMG_20012020_140231_(1080_x_1080_pixel).jpg   42.06K   7 Брой сваляния

Този пост е редактиран от Yasho: 20 January 2020 - 14:07


#18 kappo

kappo

    СУПЕР ПОТРЕБИТЕЛ

  • Активни
  • PipPipPipPip
  • 5608 Мнения:
  • Скутер:GSX-R750

Публикувано 20 January 2020 - 13:51

Евала за мерака.Браво.
Този торк, какви пари ти струваше?
Nunquam petrorsum, semper ingrediendum!

#19 Yasho

Yasho

    НОВ ПОТРЕБИТЕЛ

  • Активни
  • Pip
  • 251 Мнения:

Публикувано 20 January 2020 - 13:57

Благодаря. Торка е 54 лв.

https://www.dianamot...-50-к-4837.html

Този пост е редактиран от Yasho: 20 January 2020 - 13:59


#20 Yasho

Yasho

    НОВ ПОТРЕБИТЕЛ

  • Активни
  • Pip
  • 251 Мнения:

Публикувано 20 January 2020 - 14:11

Почистих, обработих и боядисах главината:Прикачен файл  IMG_20012020_140902_(1080_x_1080_pixel).jpg   41.01K   3 Брой сваляния
Нов диск FERODO 190мм
Прикачен файл  IMG_20012020_140915_(1080_x_1080_pixel).jpg   69.74K   4 Брой сваляния
Осигурител за резби:
Прикачен файл  IMG_20012020_140930_(1080_x_1080_pixel).jpg   54.88K   2 Брой сваляния
Монтаж
Прикачен файл  IMG_20012020_140953_(1080_x_1080_pixel).jpg   46K   2 Брой сваляния

Този пост е редактиран от Yasho: 20 January 2020 - 14:15





0 потребител(и) четат тази тема

0 потребители, 0 гости, 0 анонимни
